GPIO Belegung Pi3B

Nummerierung und Belegung der GPIO-Leiste des Raspberry-Pi 3B

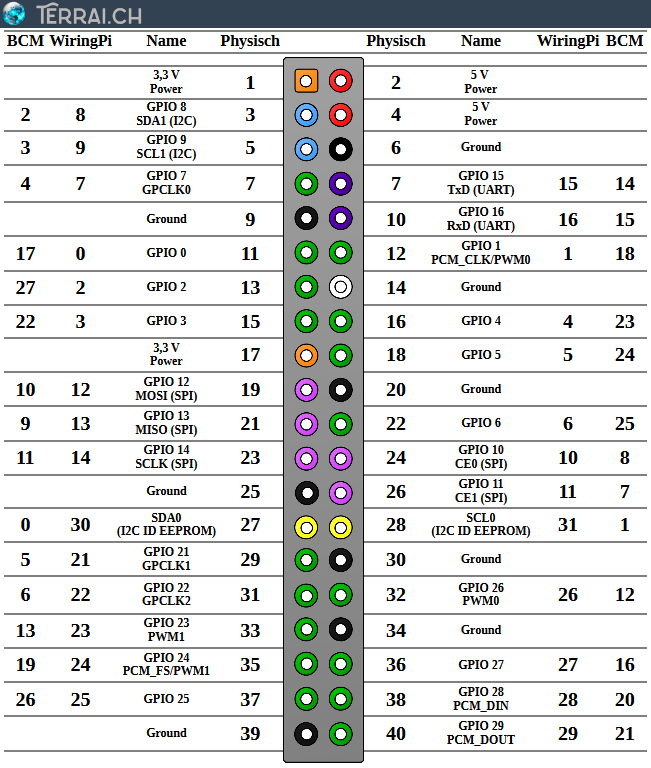

Bei der Pinauswahl können aufgrund der vielen Nummerierungsschemata Schwierigkeiten auftreten. Hier sind die drei gängigen Verfahren in einem Bild zusammengefügt.
- Pin/Board-Nummerierung ist die Physische Nummerierung der Pins
- wiringpi-Nummerierung: GPIOXX
- BCM-Nummerierung: Broadcom SOC Kanal"
